• Виды соединений жестких воздуховодов

    Март 18, 2018 Нет комментариев

    Одна из важных рекомендаций при монтаже воздушных каналов — по возможности производить меньше соединений. Части воздуховода соединяются посредством бандажного или фланцевого методов, используя гибкую вставку. В случае фланцевого крепления элементы каналов дополняются фланцами и соединяют клепками или при помощи сварки. Уплотнителем для фланцев служат прокладки из резины.

    Вариант бандажной сборки удобен тем, что производится за меньшее время и является более бюджетным. Суть его заключается в наложении на стык бандажа, состоящего из металлических реек. Однако бандажный метод не дает высокой герметичности, поэтому в местах стыка происходит утечка воздуха, а в условии холодных температур образуется конденсат.

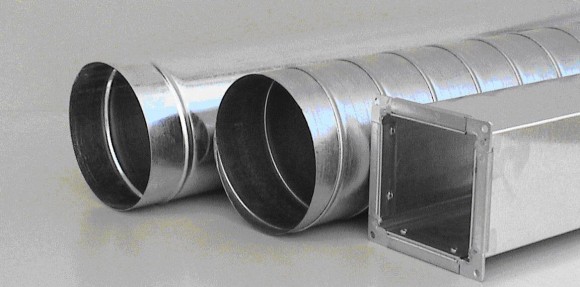

    Виды соединений жестких воздуховодов

    Еще один метод соединения предусматривает сборку при помощи таких комплектующих как шина и уголок, герметизация стыков дополнительно производится с помощью алюминиевого скотча. Этот способ в настоящее время набирает свою популярность, поскольку производство шин не является дорогостоящим, а уголок производится штамповочным методом.

    Известно четыре способа крепления воздушных каналов:

    1. Шпилька и профиль
    2. Шпилька и траверса
    3. Шпилька и хомут
    4. Лента монтажная оцинкованная

    Метод с использованием шпильки и профиля является наиболее частым при профессиональном креплении. В точках установки профиля используются резиновые уплотнители, нужные для снижения вибрации и шума при работе системы.

    Посредством шпильки и траверсы, как правило, устанавливаются массивные воздуховоды. Также вторым методом крепления выполняется установка воздушных каналов диаметром от 60 сантиметров с тепло- и шумоизоляцией. Шпильки фиксируют воздуховод от горизонтальных смещений, а нагрузка от самой конструкцией идет на траверсу. Как и в первом методе, шумовые эффекты и вибрация гасятся при помощи резиновой прокладки.

    Простые и изолированные воздушные каналы обычно монтируются при помощи шпильки и хомута. Участки небольшой протяженности допускают возможность обходиться только хомутами.

    Установка воздуховода при помощи оцинкованной монтажной ленты является наиболее простым и недорогим способом. Если воздуховод имеет прямоугольное сечение, перфолента присоединяется к болтам. Воздуховод круглого сечения крепится на перфоленту, из которой делают петлю. Важно заметить, что, поскольку данный способ не отличает высокая жесткость, он используется для монтажа вентиляционных систем с диаметром воздушного канала, не превышающим 20 см. Крепление производится с тыльной стороны непосредственно к потолочным конструкциям при помощи струбцины или анкера.
