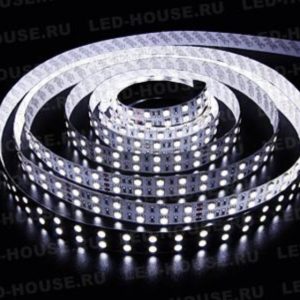

• Гибкая SMD светодиодная лента

    Апрель 18, 2018 Нет комментариев

    Особенности SMD Light Ribbon

    — Выполнена в виде печатной платы с самоклеящейся лентой на обратной стороне.

    — Возможно деление на группы по 3 светодиода.

    — Компактный размер.

    — Большой выбор цветов.

    Назначение

    — Торцевая подсветка прозрачного или непрозрачного материала.

    — Контурная подсветка.

    — Световые короба.

    Основные технические параметры

    — Стандартная длина: 5 м/катушка.

    — Ширина: один цвет — 8 мм, мультицвет — 10 мм.

    — Толщина печатной платы: один цвет — 0.25 мм, RGB — 0.2 мм.

    — Рабочее напряжение: 12 В (постоянное).

    — Рабочий ток: один цвет — 2 А, мультицвет — 3 А.

    — Количество светодиодов: один цвет — 300 шт., мультицвет — 150 шт.

    — Размер модуля из 3 светодиодов (Д х Ш): один цвет — 72 х 8 мм, мультицвет — 100 x 10 мм.

    Cветодиодная лента купить москва только по доступной цене.

    Гибкая SMD светодиодная лента

    Техническая схема

    1. Светодиоды одного цвета.

    2. Светодиоды «мультицвет».

    Аксессуары

    1. RGB контроллер 1.2. RGB контроллер 2.3. Трансформатор 1 (8.5А/12.5А).4. Трансформатор 2 (2А).

    Информация по монтажу

    — Спаяйте место соединения, которое должно быть выполнено в указанном “+/-” месте. При пайке не превышайте максимальное время спаивания (10 секунд) и максимальную температуру спаивания (260°C).- Отрезок наименьшей длины (72 мм или 100 мм — 3 светодиода) может быть отделен при помощи ножниц в указанном на печатной плате месте.

    — Монтаж облегчен наличием на обратной стороне печатной платы самоклеящейся ленты. Поверхность, на которую производится монтаж, должна быть ровной и очищенной от жира и грязи. Купить светодиодный дюралайт только по этой ссылке.

    — Минимальный радиус изгиба — 2 см.Информация по технике безопасности

    — Лента SMD и все ее компоненты не должны быть механически повреждены.

    — Сборка не должна повреждать или разрушать токопроводящие дорожки на печатной плате.

    — Установка светодиодных модулей (с электропитанием) должна быть выполнена только квалифицированным персоналом при соблюдении всех требований по технике безопасности.

    — Следует соблюдать правильную электрическую полярность. Неправильная монтаж может привести к разрушению ленты.

    — Параллельное соединение рекомендуется как более безопасный способ монтажа, последовательная связь не рекомендуется. Неравномерное снижение напряжения может вызвать перегрузку и повредить ленты.

    — При установке на металлической или другой токопроводящей поверхности, должна быть обеспечена электрическая изоляция между лентой и поверхностью установки.

    — Соблюдение необходимых условий защиты от влажности и других вредных факторов во избежание коррозии материалов обязательно.
